Una extensión para Civil 3D que calcula, documenta y representa profundidades de hincado en plantas fotovoltaicas.
HINCADO digitaliza el cálculo de la profundidad necesaria para perfiles de cimentación en plantas solares. La herramienta integra solicitaciones estructurales, ensayos Pull-Out, parámetros geotécnicos, coordenadas y configuración del parque para generar profundidades finales por perfil, informes PDF y capas de resultados dentro de Civil 3D.
De cálculos dispersos a resultados integrados en el plano
La profundidad final dependía de datos técnicos repartidos entre cálculos, ensayos y planos.
Reto
Determinar el hincado de cada perfil en una planta solar exige combinar solicitaciones estructurales, propiedades del terreno, ensayos Pull-Out, tipologías de perfil, coordenadas, coeficientes de seguridad y condiciones especiales. El reto era aplicar una metodología homogénea sin separar el cálculo del plano de implantación.
- Información procedente de estudios geotécnicos, ensayos y diseño estructural.
- Necesidad de calcular profundidades diferenciadas por tipo de perfil.
- Traslado de resultados al plano general del parque solar.
Tres rutinas de cálculo según la información disponible en el proyecto.
Metodología

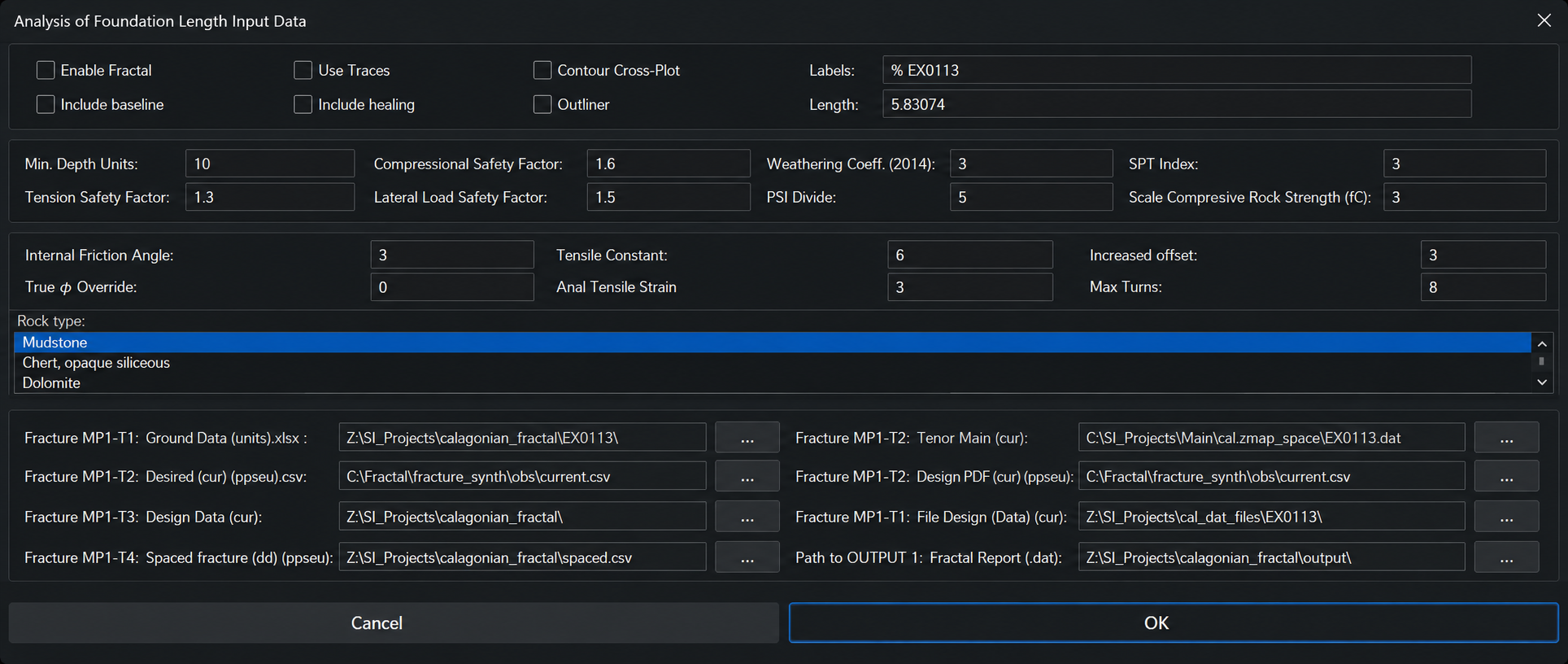

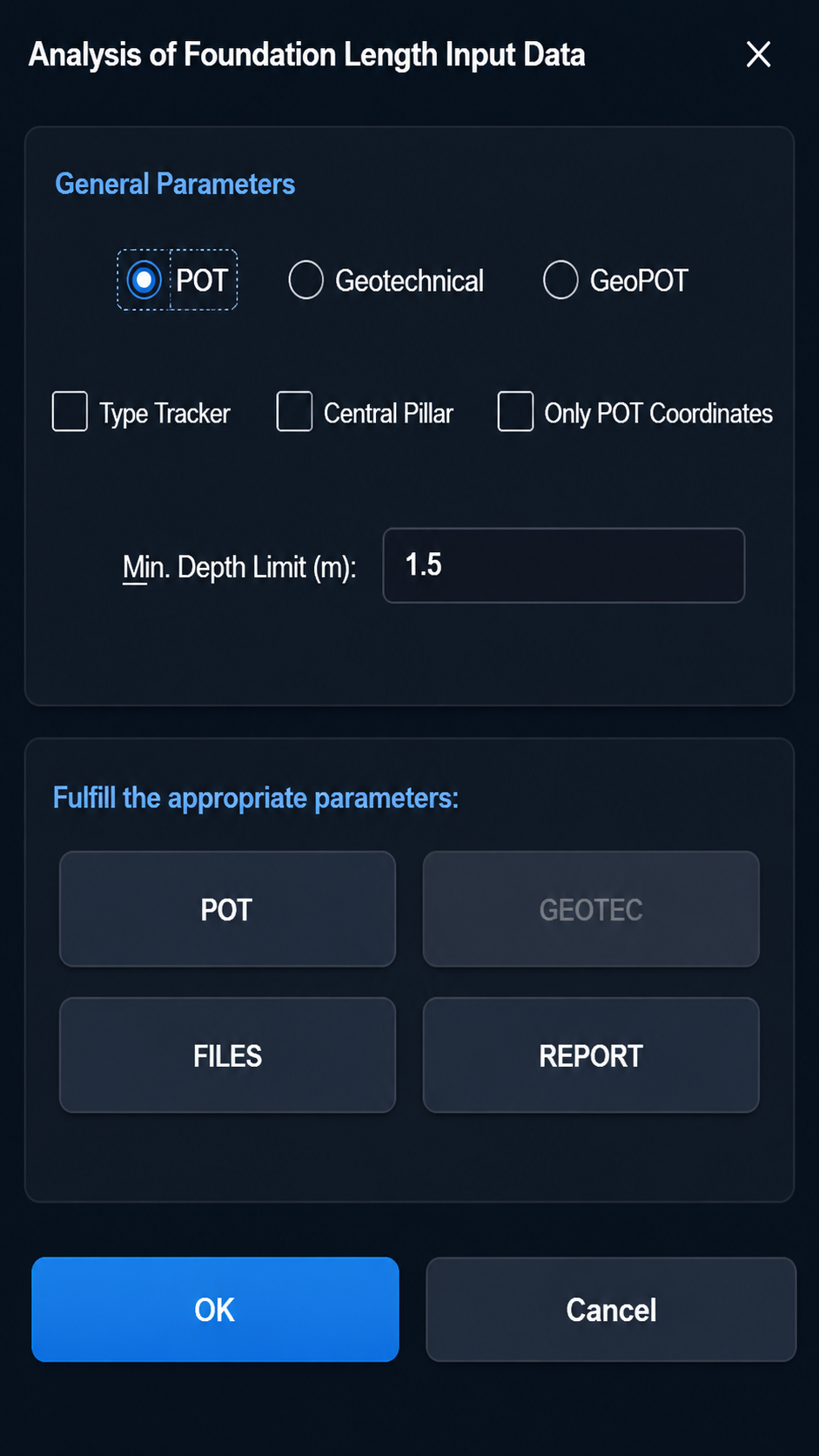

La aplicación organiza el flujo de trabajo en Civil 3D y guía al usuario mediante formularios. Permite elegir entre POT, Geotécnica y GeoPOT, importar archivos estructurados, configurar factores de seguridad, definir condiciones como expansividad o congelamiento y ejecutar el cálculo desde el propio entorno CAD.
- POT para ensayos a dos o más profundidades.
- Geotécnica para cálculo con propiedades de roca, suelo granular o cohesivo.
- GeoPOT para combinar una profundidad de ensayo con parámetros geotécnicos.
Una herramienta que conecta método de cálculo, informe técnico y representación espacial.
Solución

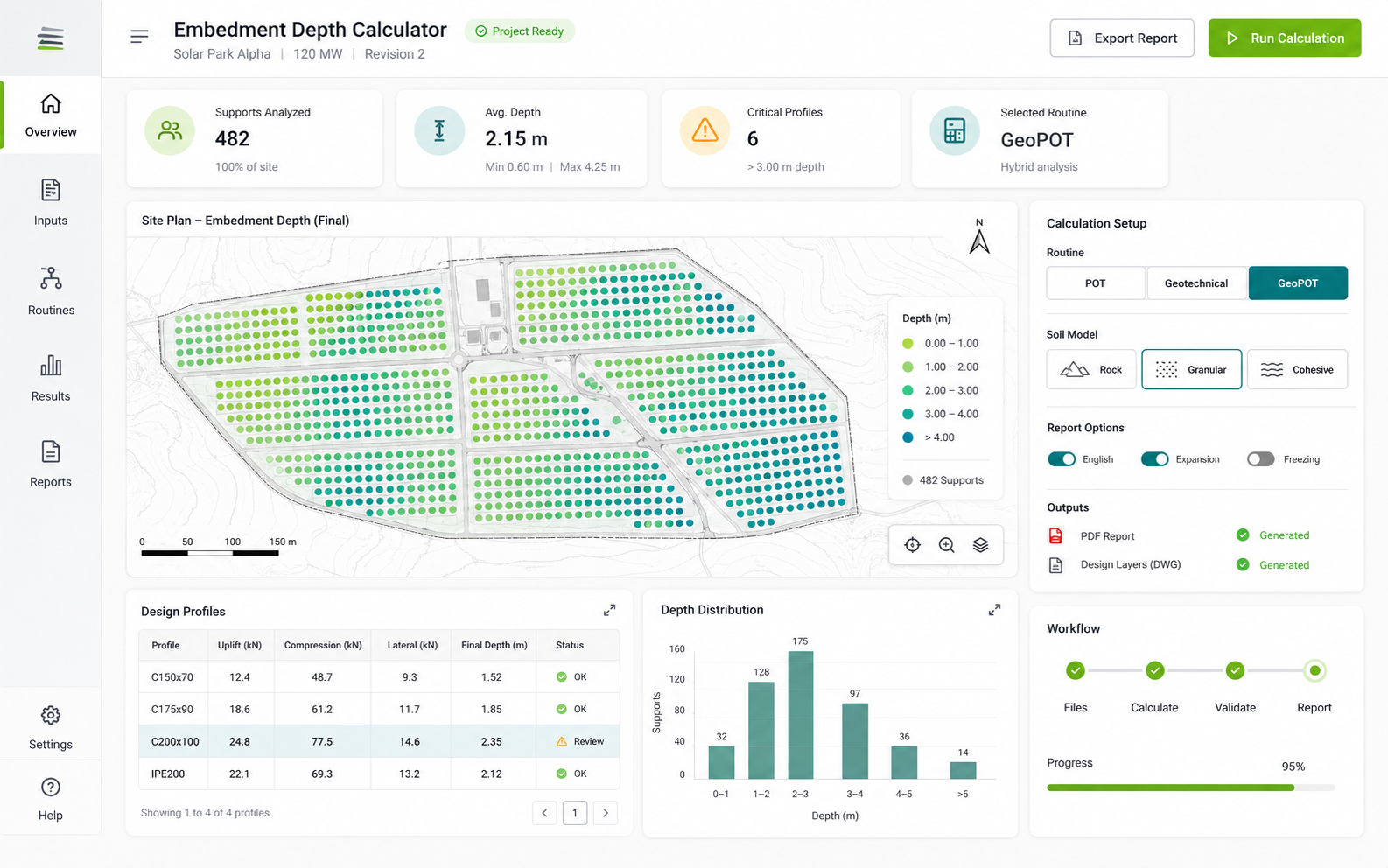

La solución calcula la profundidad final por perfil, genera un informe PDF con metodología, datos de entrada y conclusiones, y crea capas automáticas en Civil 3D para visualizar los resultados sobre la implantación. Su aportación principal es normalizar el proceso y reducir la transferencia manual entre cálculo y plano.
- Profundidades finales asociadas a perfiles y ubicaciones.
- Informe PDF técnico con entradas, cálculos y conclusiones.
- Capas CAD para leer el resultado directamente en la implantación.
Cálculo geotécnico, datos de ensayo y salida CAD
Motor de cálculo
Rutinas POT, Geotécnica y GeoPOT para estimar profundidad final según datos disponibles.
Datos de proyecto
Carga de solicitaciones, perfiles, coordenadas, ensayos Pull-Out y parámetros del terreno.
Informe técnico
Generación automática de PDF con metodología, variables, cálculos y profundidad resultante.
Capas Civil 3D
Representación espacial de perfiles y profundidades calculadas sobre el archivo DWG.
Resultados en cifras
POT, Geotécnica y GeoPOT para adaptarse a ensayos, terreno o información combinada.
Ejecución dentro de Civil 3D sobre la implantación real del parque fotovoltaico.
Informe con referencias metodológicas, solicitaciones, cálculos y conclusiones por perfil.
Flujo preparado para estructuras fijas y seguidores solares tipo tracker.
Cálculo técnico llevado al plano
El valor del caso está en cerrar el ciclo entre cálculo y representación: el resultado no queda aislado en una hoja o informe, sino vinculado al plano de implantación y a una documentación técnica reproducible.
